      法蘭蝶閥 網站首頁> 產品中心 >法蘭蝶閥 >D342X雙偏心蝶閥

      D342X雙偏心蝶閥

      發布日期:[2024-02-24]     點擊率:

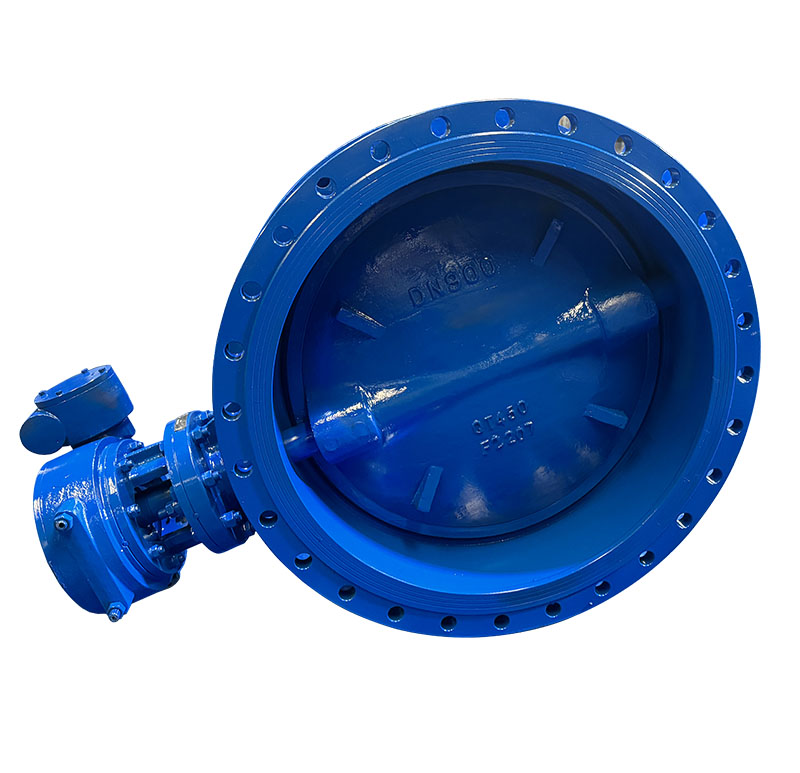

      D342X雙偏心蝶閥

      D342X雙偏心蝶閥產品說明

      D342X雙偏心蝶閥主要適用于水廠、電廠、鋼廠冶煉、造紙、化工、飲食等系統供排水用,尤其適用于自來水管路上,作為調節和截流設備使用。在單偏心蝶閥的基礎上進一步改良成型的就是目前應用最廣泛的雙偏心蝶閥。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。雙偏心的效果使閥門被開啟后蝶板能迅即脫離閥座、大幅度地消除了蝶板與閥座的不必要的過度擠壓、刮擦現象、減輕了開啟阻距、降低了磨損、提高了閥座壽命。

      產品特點

      1、結構簡單緊湊,重量輕,90°旋轉,開關迅速。

      2、設計合理,裝拆容易,便于維修。

      3、采用偏心結構,減少密封圈的磨擦,延長閥門使用壽命。

      4、完全密封,泄漏為零。

      5、更換閥板密封圈、O型圈、蝶板、轉軸等材質,可適用多種介質和不同溫度。

      D342X雙偏心蝶閥主要零部件材料

      名稱國標美標ASTM英標BS
      閥體HT200、鑄鋼、WCBA126 ClassB1452-20
      閥板QT500A536 65-45-12BS2789-65
      轉軸2Cr13420Bs970
      轉套ZCuZn38Mn3Pb2B36Bs1400
      閥板密封圈丁腈橡膠D2000 Aa6014Bs2494 Buua-N
      閥體鋼環0Cr18Ni9S32100BS321S12

      D342X雙偏心蝶閥性能規范

      公稱通徑 DN100~1200100~1200mm
      公稱壓力 PN1.01.6MPa
      試驗壓力密封1.52.4MPa
      殼體1.11.76MPa
      適用溫度(℃)-10℃~120℃
      適用介質淡水、污水、空氣等

      D342X雙偏心蝶閥主要外形尺寸

      稱通徑
      DN(mm)
      尺寸(mm)
      DD1dbf短結構長結構HH1H2LL1L2L3L4L5hm
      n-do4-Mn-do短結構長結構
      100220180158243--8-175446234122-1906448121180--180
      15028524021 2263--8-22521 5279153-2107458128194--180
      2003402952682834-22M208-22690349216892308070163241250

      2503903503202848-22M2012-228004062191142509895193291350

      3004504003702848-22M2012-22959542267114270449178254104473300
      35050546043030412-22M2016-261048583315127290449178254104473300
      40056551548230412-26M2416-261120620350140310449178254104473300
      45061556553234416-26M2420-261190667373152330449178254104473300
      50067062058534516-26M2420-261280702428152350486196254130528300
      60078072568535516-30M2720-301409759450178390627244245162596345400
      70089584080040520-30M2724-301613885528229430627244245162596390400
      800101595090544520-33M3024-3317361013573241470635270295196711430300
      90011151050100544524-33M3028-3318601071639241510635270295196711470300
      100012301160111050524-36M3328-3621071234723300550955455296295807520300
      120014551380133052528-39M3632-39232613438333506309554
